Szczegóły Produktu:
|
| Nazwa produktu: | Z wewnętrznym panelem kompozytowym ze stali nierdzewnej z pierścieniem ze stali nierdzewnej do gorąc | Materiał: | stal i pierwotny PEX |
|---|---|---|---|
| Stosowanie: | system wodociągowy, | Przyszły: | W wewnętrznym pierścieniu ze stali nierdzewnej |
| Struktura: | Wewnętrzny pierścień ze stali nierdzewnej + 100% Virgin PEX + stalowa rura ocynkowana ogniowo. | ROZMIAR: | DN25-DN400 |
| Kolor: | Czerwony dla wewnętrznej plastikowej rury | ||
| Podkreślić: | wzmocniona rura z tworzywa sztucznego 15 mm,wzmocniona rura z tworzywa sztucznego 2,8 mm |
||
Klasa: gorąca woda

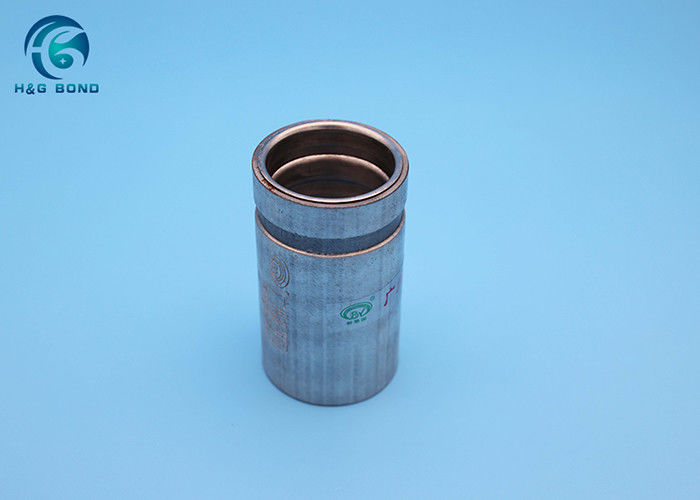

Produkt: Z wewnętrznym pierścieniem ze stali nierdzewnej Plastikowo-stalowy panel kompozytowy do ciepłej wody
Opisy
Wszystkie produkty z rur stalowych i plastikowych rura bazowa surowiec rura ze stali ocynkowanej wewnętrzne zadziory muszą zostać usunięte, każda wewnętrzna ściana rury za pomocą sprzętu do polerowania o 360 ° bez martwych narożników w celu usunięcia oczywistego wewnętrznego zadzioru i żużlu cynkowego, guza cynku itp., szorstkość w zgodnie z krajowymi normami dotyczącymi tworzyw sztucznych okładzin.Stopień wiązania warstwy tworzywa sztucznego i warstwy stali sięga 98%.Całkowicie zastąpił stary proces piaskowania ścian wewnętrznych.Wewnętrzne zadziory rur ze stali ocynkowanej dla wszystkich rur stalowych z pierścieniem wewnętrznym muszą zostać usunięte.Firma korzysta z niezależnych badań i rozwoju i ubiega się o patent krajowy „sprzęt do polerowania ścian rur z podwójną śrubą” (nr patentu: ZL201721080676.1), może w ciągu 15 sekund usunąć brud i utlenianie ścian rur, po obróbce polerującej uzyskać pewna chropowatość i gładka powierzchnia, poprawiają wiązanie rury i PE, poprawiają jakość i efekt korozji.W rurze nie ma widocznego żużlu cynkowego, spoiny i pozostałości, a wysokość spoiny powinna być mniejsza niż 0,1 mm.
Z wewnętrznym pierścieniem ze stali nierdzewnej panel kompozytowy z tworzywa sztucznego i stali jest połączony z rurą PEX i rurą stalową ocynkowaną ogniowo oraz wewnętrznym pierścieniem ze stali nierdzewnej.Jest stosowany w technologii kompozytowej o stałym ciśnieniu i wysokiej temperaturze, zapewnia dobrą kondycję wewnętrznej rury z tworzywa sztucznego i dobre wiązanie rury stalowej, bez pękania kleju i problemów z kurczeniem się.Rura stalowa ocynkowana ogniowo DIP przyjmuje wiodącą międzynarodową nową technologię spawania o wysokiej częstotliwości i jest ocynkowana wysokiej jakości czystym cynkiem.Rura z tworzywa sztucznego jest używana przez wysokiej jakości iw 100% dziewiczy PE, który spełnia normyjedzenie higienai woda pitna. Żywice klejowe topliwe są dobrej jakości, o wysokiej czystości i doskonałej sile wiązania, zapewniają siłę wiązania między rurą stalową a rurą z tworzywa sztucznego.Kompozytowa głowica rury z tworzywa sztucznego i stali jest przymocowana do wewnętrznego pierścienia ze stali nierdzewnej 304, który jest krajowym produktem patentowym.Wewnętrzny pierścień ze stali nierdzewnej doskonale rozwiązuje oddzielone problemy między rurą z tworzywa sztucznego a rurą stalową, w przypadku których następuje rozszerzanie i kurczenie się lub przepływ wody wpływający na głowicę rury przez długi czas.Rewolucyjna technologia może dobrze chronić jakość wody, tymczasem znacznie wydłuża żywotność rur i zapewnia konkurencję cenową.Rury wielkogabarytowe od DN-200 do DN400 są stosowane w tej samej technologii co rury małowymiarowe, co jest trudne do osiągnięcia przez większość innych firm.
Właściwości fizyczne
| Wewnętrzna średnica | Średnica zewnętrzna | Grubość rury stalowej | Grubość rury z tworzywa sztucznego | Długość rury | |
| mm | w | mm | mm | mm | mm |
| 15 | 1/2 | 21.3 | 2.8 | 1,5±0,2 | 6000 |
| 20 | 3/4 | 26,9 | 2.8 | 1,5±0,2 | 6000 |
| 25 | 1 | 33,7 | 3.2 | 1,5±0,2 | 6000 |
| 32 | 11/4 | 42,4 | 3.5 | 1,5±0,2 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 1,5±0,2 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 1,5±0,2 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 1,5±0,2 | 6000 |
| 80 | 3 | 88,9 | 4.0 | 2,0±0,2 | 6000 |
| 100 | 4 | 114,3 | 4.0 | 2,0±0,2 | 6000 |
| 125 | 5 | 139,7 | 4.0 | 2,0±0,2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2,0±0,2 | 6000 |
| 200 | 8 | 219,0 | 6 | 2,5(0,-0,5) | 6000 |
| 250 | 10 | 273.1 | 7.0 | 3,0 ± 0,5 | 6000 |
| 300 | 12 | 323,9 | 8.0 | 3,0 ± 0,5 | 6000 |
| 350 | 14 | 377 | 8.0 | 3,0 ± 0,5 | 6000 |
| 400 | 16 | 426 | 8.0 | 3,0 ± 0,5 | 6000 |
Aplikacja
System rur wodociągowych do wody użytkowej, wody pitnej i projektów, inne odpowiednie dziedziny.
Rowki Standardowa głębokość Szerokość i tolerancja
| Średnica rury | Głębokość rowu | Szerokość wąwozu | Wspólna różnica |
| 60~150 | 1,9 mm ~ 2,3 mm | 9 mm ~ 9,5 mm | ±1 mm |
| 200~250 | 2,4 mm ~ 2,7 mm | 11,4 mm ~ 12,4 mm | ±1 mm |
| 300 | 2,6 mm ~ 3,0 mm | 11,4 mm ~ 12,4 mm | ±1 mm |
obróbka produkcyjna:
Inspekcja rury stalowej ocynkowanej ogniowo - polerowanie wnętrza rury - włóż rurę PE / PEX - Wysokie ciśnienie i wysoka temperatura oraz ogrzewanie w celu połączenia rury stalowej i rury PEX - chłodzenie - mocowanie głowicy rury - Naprawiono wewnętrzną stal nierdzewną pierścionek- Pisanie słów- naprawiłem okładkę-opakowanie-włożyłem do magazynu.
Sposób instalacji i podłączenia
1. Połączenie rowkowe
a.Wybierz złącze rowkowane zgodne z normą;
b.Ciśnienie robocze rowkowanego złącza rurowego powinno odpowiadać ciśnieniu roboczemu rurociągu;
c.Wybierz gumowy pierścień uszczelniający kompozytowego standardu wody pitnej, a rura ciepłej wody przyjmuje odporny na temperaturę gumowy pierścień uszczelniający.
2. Połączenie gwintowane
a.Wybierz złączkę gwintowaną, która spełnia wymagania;
b.Rury w wykładzinie z tworzywa sztucznego nie należy łączyć bezpośrednio z zaworem, należy zastosować specjalne złącze rurowe przejściowe z gwintem wewnętrznym i zewnętrznym z mosiądzu w okładzinie z tworzywa sztucznego;
c.Rura wyłożona tworzywem sztucznym nie może być bezpośrednio połączona z króćcem doprowadzającym wodę i należy zastosować specjalne mosiężne złącze rurowe z gwintem wewnętrznym;
d.Przy łączeniu rur w wykładzinie z tworzywa sztucznego z rurami miedzianymi i rurami z tworzyw sztucznych należy stosować specjalne złączki przejściowe;
3. Połączenie kołnierzowe
a.Gdy ciśnienie robocze systemu rurociągów jest większe niż 1,0 MPa i mniejsze niż 2,5 MPa, można zastosować połączenie kołnierzowe;
b.Poziom ciśnienia kołnierza odpowiada ciśnieniu roboczemu rurociągu;
c.Do uszczelek kołnierzowych stosuje się uszczelki gumowe.Gdy uszczelki o dużej średnicy muszą być łączone, należy stosować ukośne połączenia zakładkowe, a nie płaskie.
